功能簡介

I/O

輸入

開關量（正控21路/負控37路）

模擬量（7路）

頻率量（2路0-12KHz）

輸出

1.5A輸出（4路）

頻率輸出（2路）

100mA電源輸出（1路）

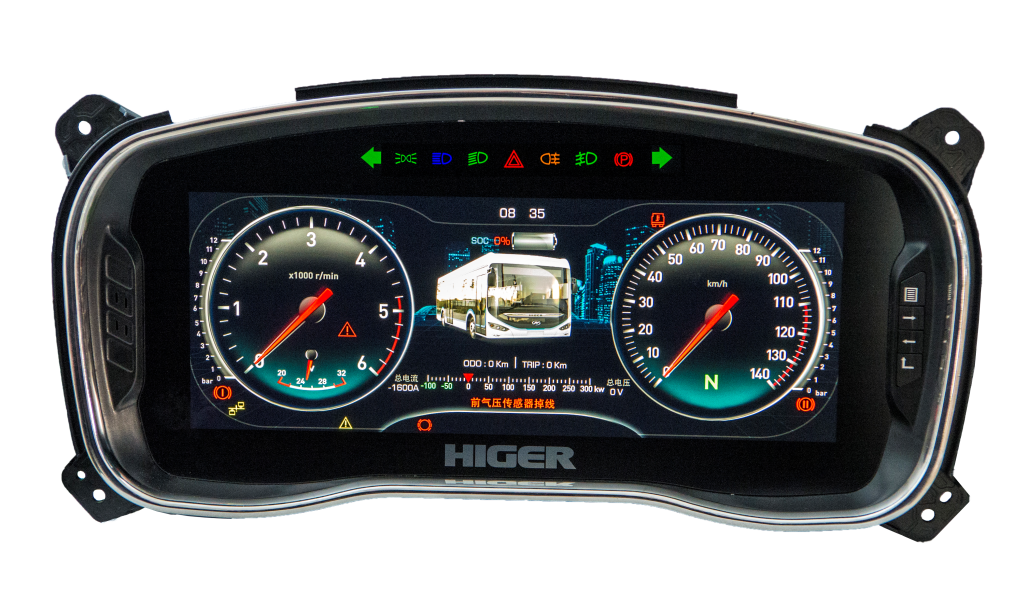

顯示

指示信息

- 4個步進電機驅動的指針表盤

- 20個LED符號片

- 多個TFT符號片

- 7寸TFT彩色液晶屏

- 一個數字語音報警器，語音播報（和弦、數字語音），播報內容可定制

通信網絡

三路CAN接口：

- 一個與智能車身CAN網絡相連,支持J1939或CAN open

- 一個通過SAE J1939協議與動力系統相連

- 一路CAN預留

一路USB接口：

- 支持程序升級功能

性能簡介

項目

規格需求

額定工作電壓

DC24V

工作電壓范圍

DC18V~32V

工作溫度

-30~70℃

存儲溫度

-40~85℃

防護等級

IP43（GB4208-2008）

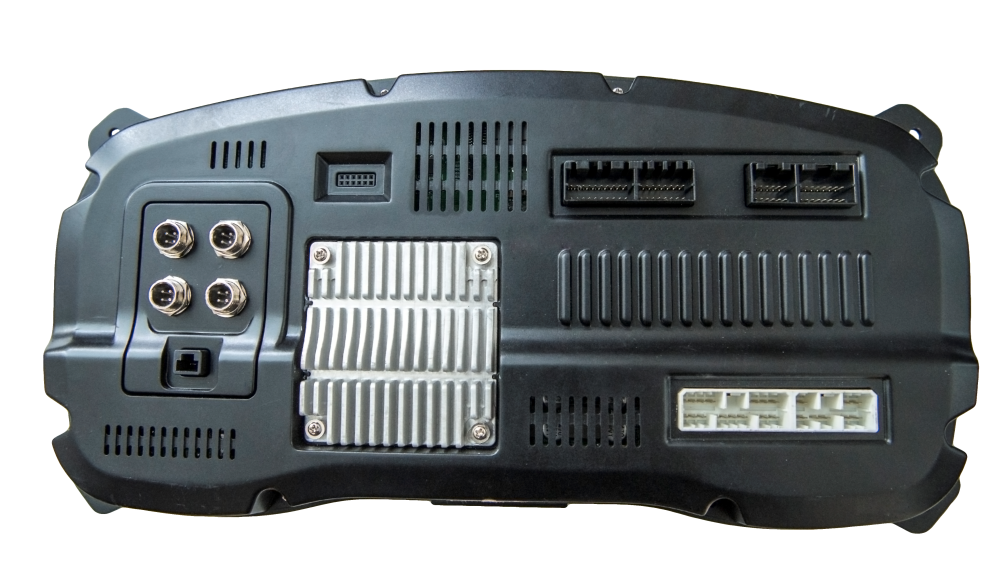

插件類型

AMP車用接插件

符合EMC標準條款

輻射發射

GB18655-2010，等級III，測試范圍：150kHz-1GHz ，

傳導發射

GB/T18655-2010，等級III，測試范圍：150kHz-108MHz

輻射抗擾度

GB/T17619-1998，測試等級 48V/m，測試頻率范圍：400MHz-1GHz

大電流注入

GB/T17619-1998，測試等級 100mA，測試頻率范圍：20MHz-400MHz

瞬態抗擾度

GB/T21437.2-2008，測試等級 24V 等級III，測試范圍：脈沖1-5a

靜電放電

GB/T19951-2005，通電等級III，不通電等級II，性能判據等級III以上

符合振動標準

GBT/2423-2008

符合氣候環境標準

GBT/2423-2008
